БУ-ТИГ X16

Блок управления сварочным процессом для аргонодуговой сварки неплавящимся электродом БУ ТИГ предназначен для дистанционного управления источниками, предназначенными для аргонодуговой сварки неплавящимся электродом (TIG) на постоянном токе (DC) и обеспечивает бесконтактный поджиг электрической дуги.

Блок предназначен для работы со сварочными источниками типа ПИОНЕР-5000.

Возможность работы с другими источниками согласовывать с заводом-изготовителем.

БУ ТИГ X16 ОБЕСПЕЧИВАЕТ:

три варианта сварки TIG: безимпульсный, с фокусированием дуги сварки, с режимом регулирования тепловлажения;
три режима управления сварочным циклом от кнопки на горелке: простой однотактный, двухтактный, однотактный автоматический (для сварки точкой);
плавное регулирование величины сварочного тока;
предварительную установку, измерение и индикацию сварочного тока;
предварительную установку и измерение расхода газа по каналу защиты сварочной ванны (основной канал);
аварийную защиту при пропадании газа по основному каналу;
предварительную установку по каналу поддува;
продувку газового тракта в начале и в конце сварки;
запоминание и последующий вывод одного из десяти сварочных режимов TIG;
бесконтактный поджиг дуги или мягкий поджиг касанием;
водяной тракт для подачи охлаждающей жидкости к горелке;
аварийную защиту при недопустимом снижении протока охлаждающей жидкости.

Блок обеспечивает возможность регулировки следующих параметров сварочного цикла:

продувку газового тракта, по окончанию которой включается сварка в источнике;
регулировку тока дежурной дуги Iдд в начале сварочного цикла
регулирование времени горения дежурной дуги в начале сварочного цикла;
регулирование времени плавного нарастания тока в начале сварки;
регулировку основного тока дуги сварочного цикла;
регулирование времени плавного снижения тока в конце сварки;
регулировку тока дежурной дуги Iдд в конце сварочного цикла;
регулирование времени горения дежурной дуги в конце сварочного цикла;
регулирование времени подачи газа после сварки;
индикацию режимов сварки;
переключение между бесконтактным и контактным поджигом дуги.

Для вариантов сварки TIG с фокусированием дуги сварки, с режимом регулирования тепловложения, блок обеспечивает возможность регулировки следующих параметров сварочного цикла:

регулировку импульсного тока дуги сварочного цикла;
регулирование частоты;
регулирование коэффициента заполнения сварки (скважность);

ДИАПАЗОНЫ РЕГУЛИРОВКИ ПАРАМЕТРОВ

Наименование параметра	Диапазон
Время предварительной подачи газа, с	от 0,0 до 20,0 (шаг 0,1)
Ток дежурной дуги в начале сварочного цикла, А	от MIN до MAX (шаг 1)
Время горения дежурной дуги в начале сварочного цикла, с	от 0,0 до 20,0 (шаг 0,1)
Время нарастания тока в начале сварки, с	от 0,0 до 20,0 (шаг 0,1)
Основной ток дуги, А	от MIN до MAX (шаг 1)
Время снижения тока в конце сварки, с	от 0,0 до 20,0 (шаг 0,1)
Ток дежурной дуги в конце сварочного цикла, А	от MIN до MAX (шаг 1)
Время горения дежурной дуги в конце сварочного цикла, с	от 0,0 до 20,0 (шаг 0,1)
Время продувки газа после окончания сварки, с	от 0,0 до 40,0 (шаг 0,1)

Для варианта сварки TIG с фокусированием дуги сварки
Наименование параметра	Диапазон
Импульсный ток дуги, А	от MIN до MAX (шаг 1)
Частота импульсов, Гц	от 50 до 400 (шаг 1)
Коэффициент заполнения сварки, %	от 25 до 75 (шаг 5)
Для варианта сварки TIG с режимом регулирования тепловлажения
Наименование параметра	Диапазон
Импульсный ток дуги, А	от MIN до MAX (шаг 1)
Частота импульсов, Гц	от 0,1 до 20,0 (шаг 0,1)
Коэффициент заполнения сварки, %	от 10 до 90 (шаг 5)
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.

ЦИКЛОГРАММА РАБОТЫ TIG

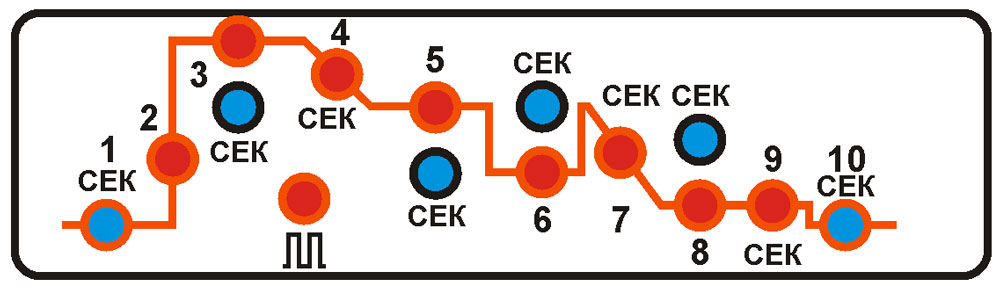

Индикатор циклограммы

Индикатор циклограммы			Индикация		Примечание
Поз.	Символ	Наименование	I	U
1	1	Время предварительной подачи газа, с	от 0,0 до 20,0 (шаг 0,1)	Гdo
2	2	Поджиг дуги. Горит пока не появится сварочный ток.
3	3	Ток дежурной дуги в начале сварочного цикла, А	от MIN до MAX (шаг 1)	I on
3	3с	Время горения дежурной дуги в начале сварочного цикла, с	от 0,0 до 20,0 (шаг 0,1)	t on
4	4	Время нарастания тока в начале сварки, с	от 0,0 до 20,0 (шаг 0,1)	t -H	*1
5	5	Основной ток дуги, А	от MIN до MAX (шаг 1)	I oc
7	7	Время снижения тока в конце сварки, с	от 0,0 до 20,0 (шаг 0,1)	t -C	*2
8	8	Ток дежурной дуги в конце сварочного цикла, А	от MIN до MAX (шаг 1)	I oF
8	8с	Время горения дежурной дуги в конце сварочного цикла, с	от 0,0 до 20,0 (шаг 0,1)	t oF
10	10	Время продувки газа после окончания сварки, с	от 0,0 до 40,0 (шаг 0,1)	ГoF
		Импульсный режим			*3
6	6	Импульсный ток дуги, А	от MIN до MAX (шаг 1)	I -P	*4
5	5с	Частоты импульсов, Гц	от 50 до 400 (шаг 1)	F -P
6	6с	Коэффициент заполнения сварки, %	от 25 до 75 (шаг 5)	c -P
6	6	Импульсный ток дуги, А	от MIN до MAX (шаг 1)	I -P	*5
5	5с	Частоты импульсов, Гц	от 0,1 до 20,0 (шаг 0,1)	F -P
6	6с	Коэффициент заполнения сварки, %	от 10 до 90 (шаг 5)	c -P

Примечания

В случае установки нулевых временных параметров в циклограмме, данные пункты циклограммы не выполняются.

*1 – нарастание тока происходит от значений "Ток дежурной дуги в начале сварочного цикла " (даже в случае если время "Время дежурной дуги" установлено "0").

*2 – снижение тока в конце сварки происходит до значения тока "Ток дежурной дуги в конце сварочного цикла" (даже в случае если время "Ток дежурной дуги в конце сварочного цикла" установлено "0").

*3 – вариант сварки TIG «Безимпульсный» - светодиод не горит; вариант сварки TIG «С фокусированием дуги сварки» - светодиод быстро мигает; вариант сварки TIG «С режимом регулирования тепловложения» - светодиод мигает медленно (один раз в две секунды).

*4 – для варианта сварки TIG «С фокусированием дуги сварки»

*5 – для варианта сварки TIG «С режимом регулирования тепловлажения»

Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.
